11 - Module FAO exercice 4



• Comme vous avez déjà réalisé les exercices : 1,2, et 3 nous ne rentrerons pas dans le détail de chaque manipulation que vous avez déjà effectuée.

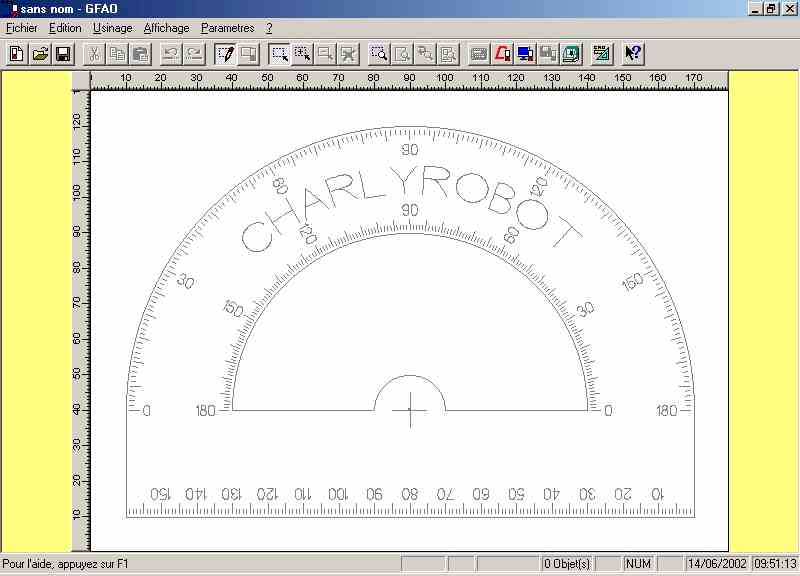

• Après avoir cliqué sur l’icône « FAO »    depuis la CAO, vous retrouvez votre dessin dépourvu de ses attributs de : couleurs, épaisseur, etc.. En effet ils ne sont plus utiles en FAO car le but maintenant est de réaliser les parcours d’outils.

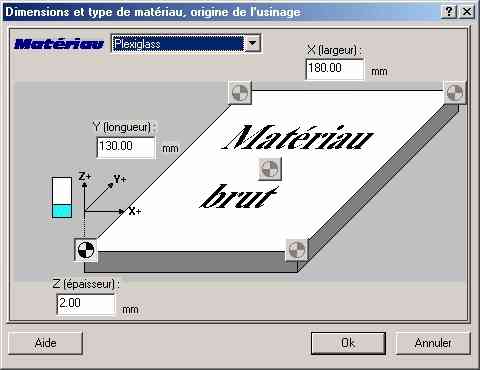

• Dans la première fenêtre, choisissez le matériau « Plexiglas ». Ne changez ni l’origine pièce ni la dimension du brut.





• Validez par « OK »

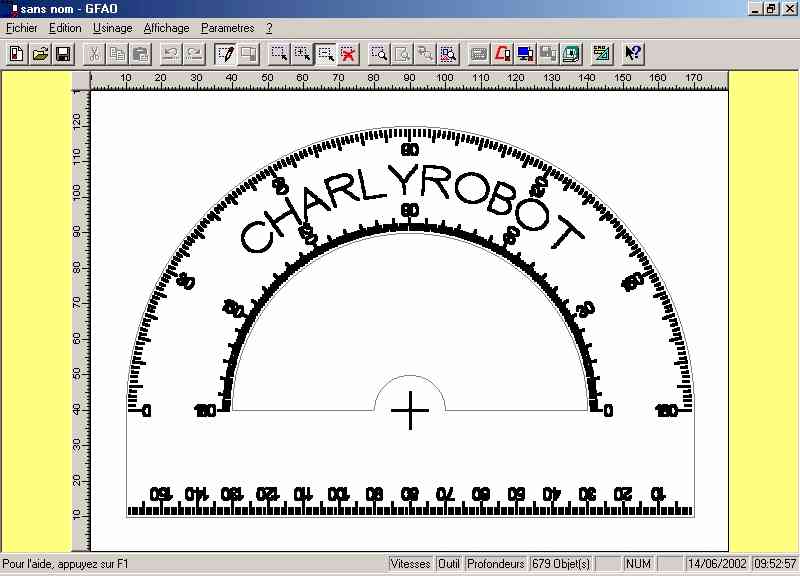

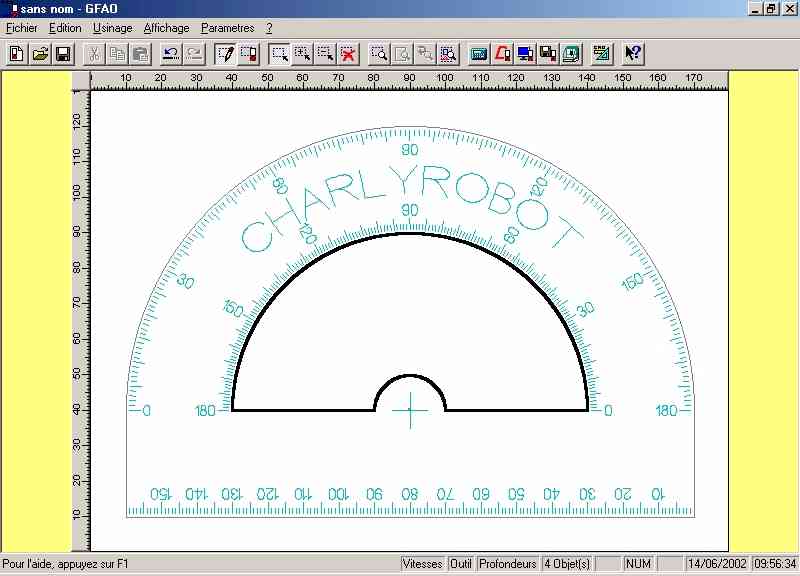

• Vous allez maintenant sélectionner tous les objets à graver, à savoir : les graduations, les textes, et le viseur.

• Afin de faciliter cette sélection, vous allez d’abord faire une sélection globale, puis à l’aide de la fonction « sélection moins », vous désélectionnerez les objets non concernés.

• Faites une sélection globale en cliquant sur le sous menu « sélection tout » du menu « édition » ou en appuyant sur la touche « barre espace » (raccourci clavier).

• Une fois l’ensemble du dessin sélectionné, cliquez sur l’icône « sélection moins ».

• Vous allez maintenant désélectionner les contours intérieurs et extérieurs ainsi que le point central.

• Pour la désélection du point, faites une fenêtre autour du point en prenant garde de ne pas désélectionner les segments du viseur.

• Si par mégarde vous désélectionnez des objets non désirés, il vous suffit de les resélectionner à l’aide de l’icône « sélection plus »

• Une fois les objets à graver sélectionnés, vous allez leur appliquer leurs trajectoires d’usinage.

• cliquez à droite sur la souris pour appeler le menu contextuel puis cliquez sur: «décrire l’usinage» ou appuyez sur la touche « enter » (raccourci clavier)

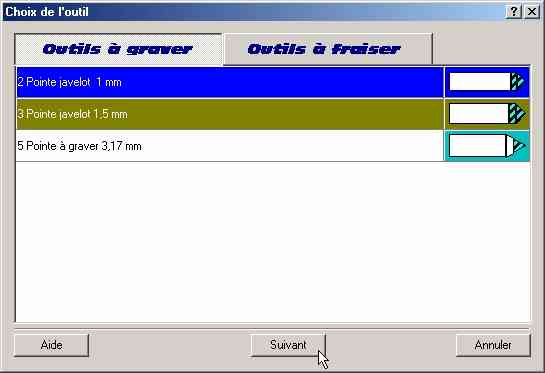

• Sélectionnez l’outil N°5 pointe à graver de 3.17mm et cliquez sur « suivant ».

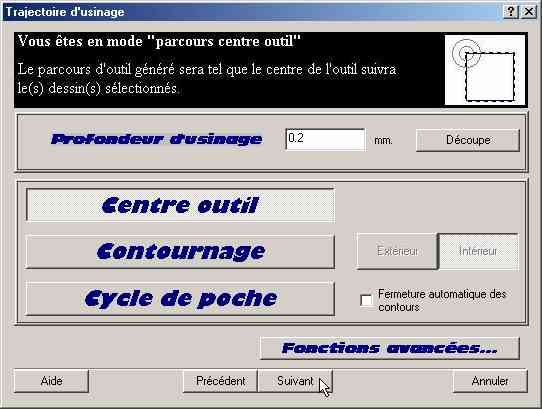

• Dans la fenêtre suivante : « trajectoire d’usinage » saisissez : 0.20mm dans le champs « profondeur » puis cliquez sur « suivant ».

• Comme cette séquence est une gravure vous ne faites ni contournage ni cycle de poche.

• Saisissez la profondeur d'usinage : 0,2 mm

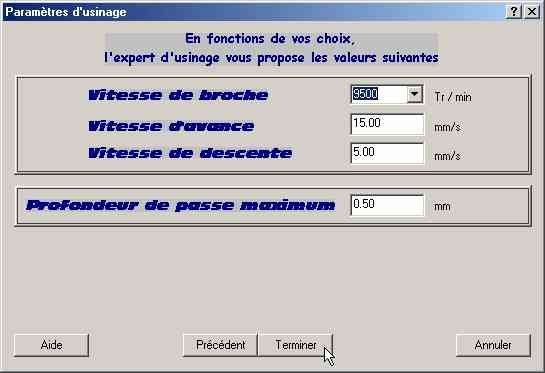

• La fenêtre suivante « paramètres d’usinage » vous indique les valeurs qui seront appliquées pour cette séquence.





• Validez la séquence en cliquant sur « terminer ».

• Les gravures étant maintenant paramétrées, vous allez sélectionner le point de centre afin de créer sa séquence.

• Faites une sélection « cadre » autour du point de centre (attention n’oubliez pas de réactiver l’icône « sélection » si vous avez utilisé les fonctions «sélection plus» et «sélection moins»).

• Cliquez à droite sur la souris pour appeler le menu contextuel puis cliquez sur : «décrire l’usinage» ou appuyez sur la touche « enter » (raccourci clavier)

• Sélectionnez l’outil N° 8 foret de 1mm et cliquez sur « suivant ».

• Dans la fenêtre suivante : « trajectoire d’usinage » cliquez sur « découpe » ce qui indiquera automatiquement l’épaisseur du brut (soit une profondeur de 2mm), puis cliquez sur « suivant ».

• La fenêtre suivante « paramètres d’usinage » vous indique les valeurs qui seront appliquées pour cette séquence.

• Cliquez sur « cycle de débourrage » puis cliquez sur « terminer »

• Vous allez maintenant paramétrer les découpes en commençant par la découpe intérieure.



• Sélectionnez le tracé intérieur.



• Cliquez à droite sur la souris pour appeler le menu contextuel puis cliquez sur : «décrire l’usinage» ou appuyez sur la touche « enter » (raccourci clavier)

• Sélectionnez l’outil N° 14 fraise 2 tailles de 2mm et cliquez sur « suivant »

• Dans la fenêtre suivante : « trajectoire d’usinage », cliquez sur « découpe » ce qui indiquera automatiquement l’épaisseur du brut, soit une profondeur de 2mm, cliquez ensuite sur "contournages" puis sur « intérieur » puis cliquez sur « suivant ».

• La fenêtre suivante « paramètres d’usinage » vous indique les valeurs qui seront appliqués pour cette séquence.

• Validez la séquence en cliquant sur « terminer ».

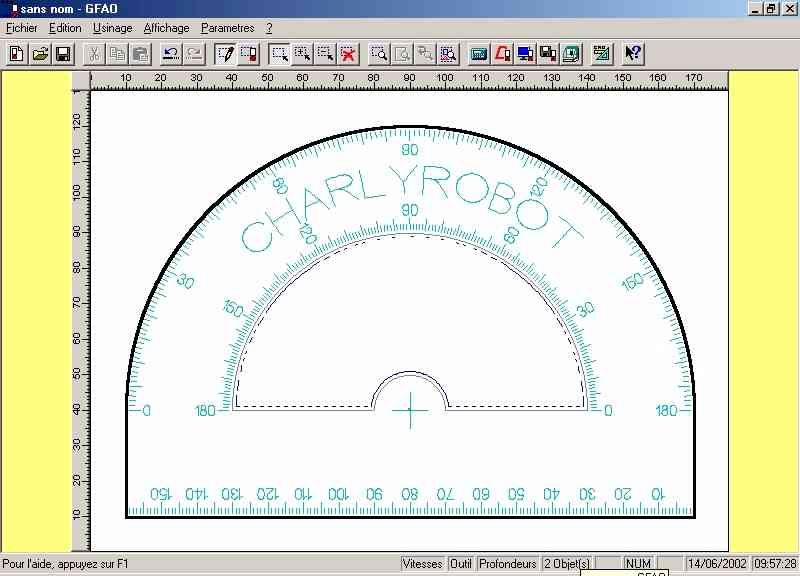

• Vous allez maintenant paramétrer la découpe extérieure.

• Sélectionnez le tracé extérieur.

• Cliquez à droite sur la souris pour appeler le menu contextuel puis cliquez sur : «décrire l’usinage» ou appuyez sur la touche « enter » (raccourci clavier).

• Sélectionnez l’outil N° 14 fraise 2 tailles de 2mm et cliquez sur « suivant »

• Dans la fenêtre suivante : « trajectoire d’usinage », cliquez sur « découpe » ce qui indiquera automatiquement l’épaisseur du brut (soit une profondeur de 2mm), cliquez ensuite sur « contournage » puis sur « extérieur » puis cliquez sur « suivant ».

• La fenêtre suivante « paramètres d’usinage » vous indique les valeurs qui seront appliquées pour cette séquence.Validez la séquence en cliquant sur « terminer ».

• Vous allez maintenant créer une séquence d’usinage pour faire un chanfrein sur le trou de centre. Vous allez donc devoir appliquer une deuxième séquence d’usinage sur le point. Comme il est interdit d’appliquer plusieurs usinages sur un même objet, vous allez faire un aller / retour FAO vers CAO puis CAO vers FAO afin de régénérer les tracés dessin et donc pouvoir appliquer la deuxième séquence sur le point.

• Cliquez sur l’icône « CAO »

• Vous retournez en CAO.

• Cliquez sur l’icône « FAO »

• Vous repassez en FAO et tous les tracés dessin ont été régénérés.

• Faites une sélection « cadre » autour du point de centre (attention de ne pas sélectionner accidentellement d’autres objets car tous les dessins ont été régénérés).



• Cliquez à droite sur la souris pour appeler le menu contextuel puis cliquez sur : «décrire l’usinage» ou appuyez sur la touche «enter» (raccourci clavier).

• Sélectionnez l’outil N° 10 foret de 3.17mm et cliquez sur « suivant ».

• Dans la fenêtre suivante : « trajectoire d’usinage », saisissez une profondeur de 1mm, puis cliquez sur « suivant ».

• La fenêtre suivante « paramètres d’usinage » vous indique les valeurs qui seront appliquées pour cette séquence (si, sur votre version, les vitesses ne sont pas paramétrées mettez : 8000 Tr / min pour la vitesse de broche et 1mm/s pour l’avance).

• Validez la séquence en cliquant sur « terminer ».

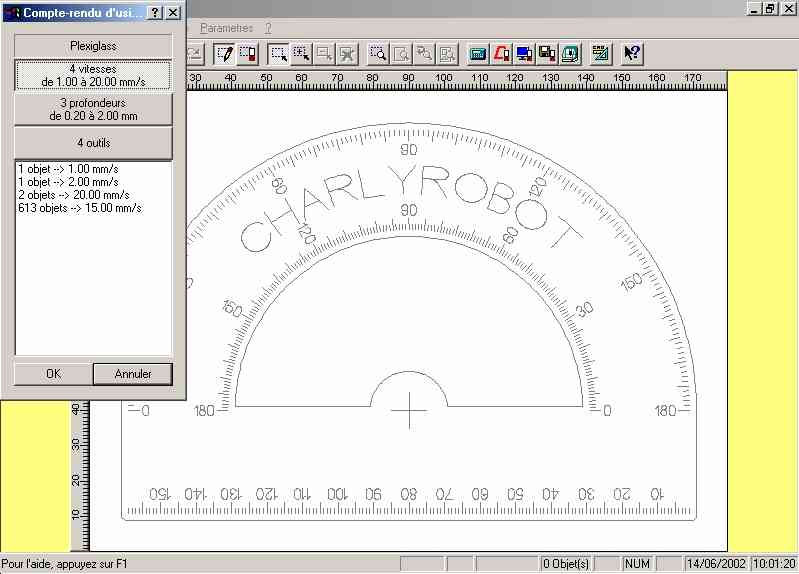

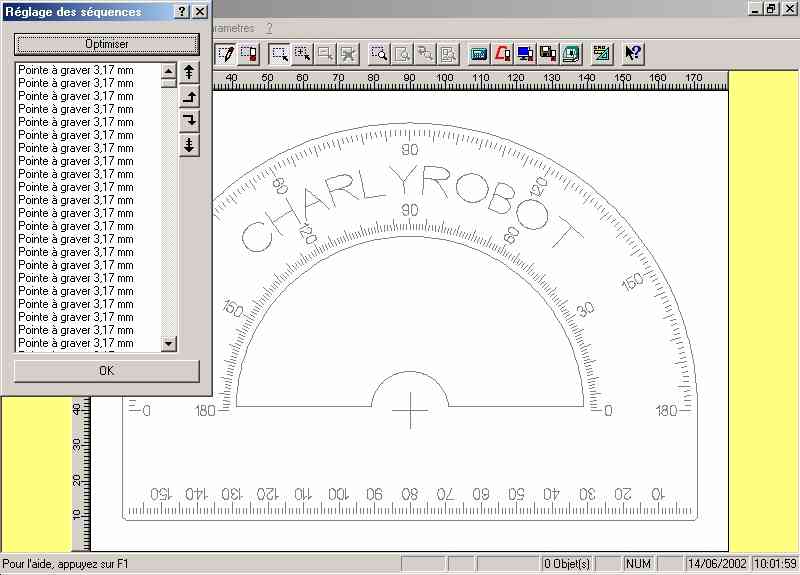

• Les paramétrages d’usinage sont maintenant terminés, vous allez procéder aux différents contrôles :

(compte-rendu d’usinage, séquences).

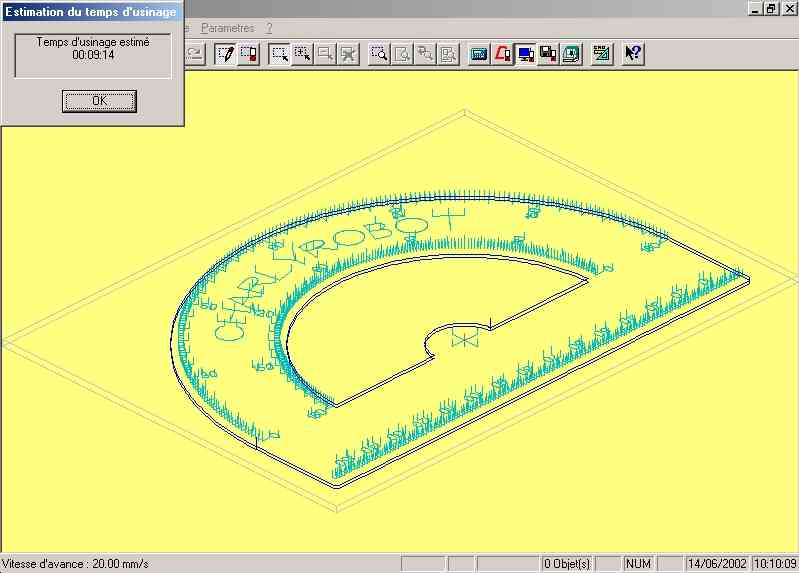

• Vous pouvez aussi effectuer les simulations rapides et/ou réalistes.





• Une fois les contrôles et simulations effectués, vous pouvez lancer l’usinage en utilisant les mêmes procédures que pour les autres exercices.

• A partir de la version 3.20, le premier outil est demandé par le pilote, sur les versions antérieures, seuls les changements d’outils sont indiqués.
